서울시가 월드컵대교의 주탑 60m와 15개소의 수상 교각을 설치하고 교각과 교각을 연결하는 총 9개의 대블럭 거더(Girder, 교량 상부구조물) 중 3개를 설치·완료했다고 12일 밝혔다.

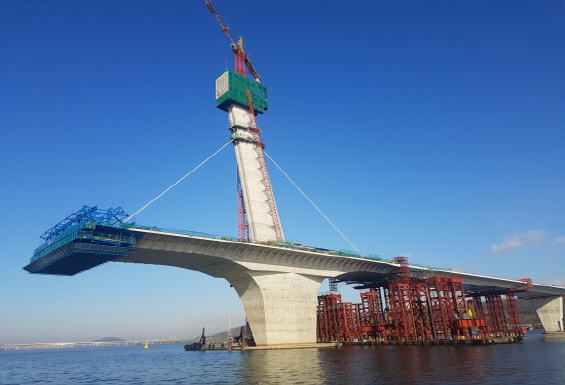

▲ 월드컵대교 모습 [사진 = 서울시]월드컵대교 상판을 구성하는 거더는 모두 전남 신안에 소재한 강교제작공장에서 길이 14m, 폭 31.4m, 높이 3m, 130~290톤의 소블럭으로 제작되며 서해~경인아라뱃길~한강을 잇는 해상으로 가양대교 인근 강교조립장까지 운반해 온다.(총 370㎞ / 약 50회)
월드컵대교 건설공사 현장은 소블럭 거더(31.4mX14mX3m)를 공장에서 제작하여 해상으로 운송하고 가양대교방면 강교조립장까지 이동(2개/회)하여 더 큰 대블럭 거더(소블럭 6~7개)로 조립한다.
또 상판 선적을 위해 조립된 대블럭 거더를 초대형 바지선 2대(각 50mX21m)로 이동하여 강교 위로 인상·조립한다.
선적, 운반, 가설이 순차적으로 진행되는 상판(강교 대블럭) 가설공사는 고도의 기술력이 요구되며 월드컵대교 건설공사는 한강 선상에서 이루어지는 최대 규모의 공사이다.
월드컵대교는 국제현상설계공모를 통하여 당선된 ‘전통과 새천년의 만남’ 콘셉트로 국보 2호인 원각사지 10층 석탑을 이미지화한 한강상 최대 규모의 비대칭 복합사장교로 만들어진다.
주탑은 높이 100m, 경사 78도의 경사로 별도의 해체 및 재설치가 필요 없이 유압장치에 의해 스스로 상승하는 자동상승 거푸집(ACS, Auto Climbing System) 공법으로 만들어져 변단면(외곽)의 품질이 우수하고 디자인이 미려하다.
또, PSC 거더는 하부지지를 위한 가시설 설치가 불가한 한강 상 교하공간을 확보하기 위해 특수장비인 이동식 작업차(Form Traveler)를 이용해 거더 양쪽의 균형을 잡아가면서 교량을 이어 나가는 FCM(Free Cantilever Method)공법이 적용되었다.
월드컵대교 주탑 및 케이블 공사는 2018년까지 완료된다. 또 남단 연결로 및 접속교는 2019년 완료되고 남단공사와 각종 부대시설물 마무리 공사는 2020년 8월 말 완료될 예정이다.
